『ゲーム電卓パイ』プロジェクト
2026年2月7日
💬 CASIO のレトロガジェット「ゲーム電卓」を、『ネコラ』と LCD キャラクタディスプレイモジュールで作成します。
※ コード開発と記事は同時進行ですので、まったり更新＆内容変更有です。
「ゲーム電卓」とは
ゲーム電卓（ゲームでんたく）は、卓上電子計算機にコンピュータゲームの機能を盛り込んだ多機能化商品。1980年代の電子ゲーム流行の際に大手電卓メーカー等から発売された。 Wikipedia | ゲーム電卓
ここでは、CASIO から発売された「デジタルインベーダー」SM880 の復刻版である SL-880 を指すこととします。プレイのイメージは、以下のサイトの動画をご覧ください。
ミミィ
懐かしいヮ・・・
「AIM」キーと「FIRE」キーがユルユルになるまで遊んだものョ・・・ハッ
ねこら
ミミィって歳いくつなんだろ・・・
ハードウェア
- Raspberry Pi 4B (8GB)
- I2C 接続小型 LCD モジュール
- 圧電サウンダ
- タクトスイッチ 記事中では、これらの部品をブレッドボードとワイヤ類で接続して使用します。

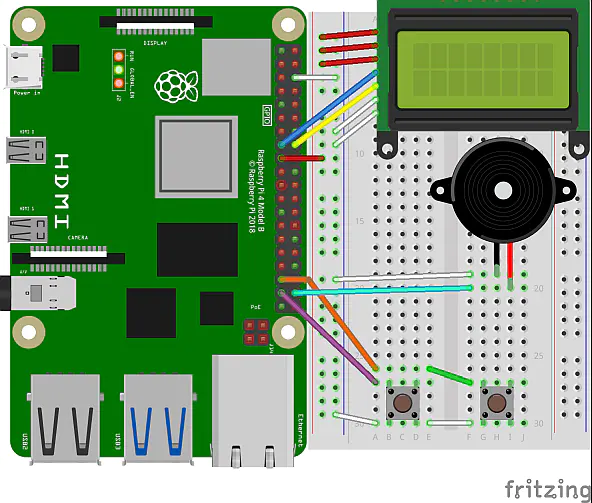

回路構成
以下は配線の一例です。
| LCD キャラクタディスプレイ | Raspberry Pi GPIO (BCM) |
|---|---|
| A | 3V3（バックライト不要の場合は接続不要） |
| VDD | 3V3 |
| RESET | 3V3 または 10kΩ でプルアップ |
| GND | GND |
| SDA | 22* |
| SCL | 23* |
| K | GND（バックライト不要の場合は接続不要） |
- I2C バス１（GPIO2-3）を使用する場合、キャラクタディスプレイにはこちらを使用
| 圧電サウンダ | Raspberry Pi GPIO (BCM) |
|---|---|
| 片方 | 20 |
| もう片方 | GND |
| タクトスイッチ | Raspberry Pi GPIO (BCM) |
|---|---|
| 左 | 26 |
| 右 | 19 |
| 左右 GND | GND |
ねこら
次回に続く・・・
ミミィ
キャラクタディスプレイに文字を表示してみるわ！
